Hier vindt u, stap voor stap, een handleiding voor het installeren van een GSM versterker. In 4 simpele stappen monteer je eenvoudig en snel een N connector. Er is niets ingewikkelds, het is gewoon een kwestie van de montagevolgorde van de verschillende elementen van de N-connector op de juiste manier uitvoeren. Lees verder:





Er zijn twee hoofdscenario's waarin het noodzakelijk is om uw "coaxkabel" te vervaardigen:

  • "op maat" bedraden (besparende maatregel of controle van signaalverlies in de kabel)
  • de voorgemonteerde connector is te dik om te passeren door een bestaande leiding of gat.

Elke N-connector in ons assortiment kan worden bevestigd zonder te krimpen. Het is dus heel eenvoudig om uw GSM-boosterkabel op maat te maken. Als u de voorkeur geeft aan de N-krimpconnector, is deze ook beschikbaar. Neem hierover contact met ons op voordat u uw bestelling plaatst.

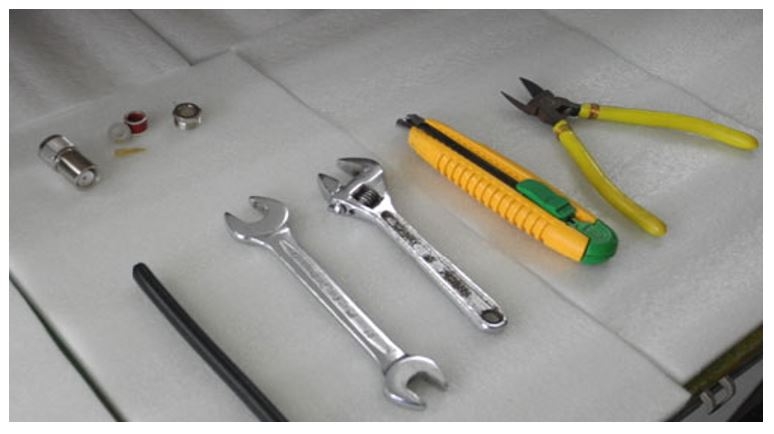

1. Welk gereedschap moet ik gebruiken?

Monter un connecteur N

  • Een striptang
  • Een snijmes
  • Een moersteutel
  • Een platte sleutel



2. Knippen en strippen van de coaxkabel.



Monter un connecteur N

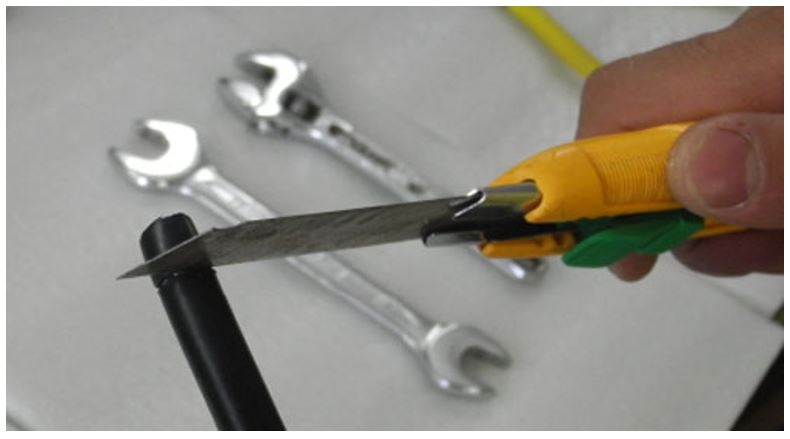

Begin met het knippen van de coaxkabel op de gewenste lengte voor uw GSM repeater. Snijd op de juiste manier om een ​​zuivere snede te maken. Ontbramen, indien nodig.

Strip de buitenmantel van de coaxkabel, 8 tot 10 mm van het uiteinde. Pas op dat de aarddraad van de coaxkabel niet beschadigt bij het verwijderen van de huls!

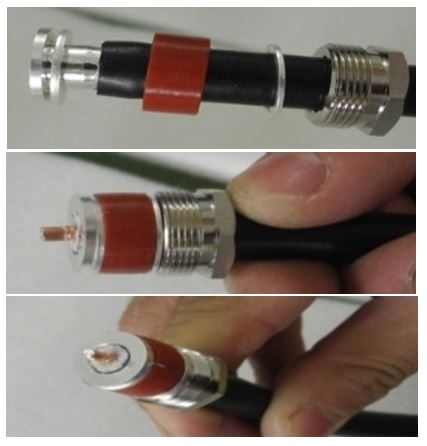

Bereid de kern en het vlechtwerk van de kabel voor, zoals afgebeeld.

Slijp de vlecht voorzichtig om de aderisolatie (de middelste geleider van de coaxkabel) toegankelijk te maken en strip vervolgens de isolatie van de middelste geleider 5 mm.



3. Voorbereiden van N-male connector

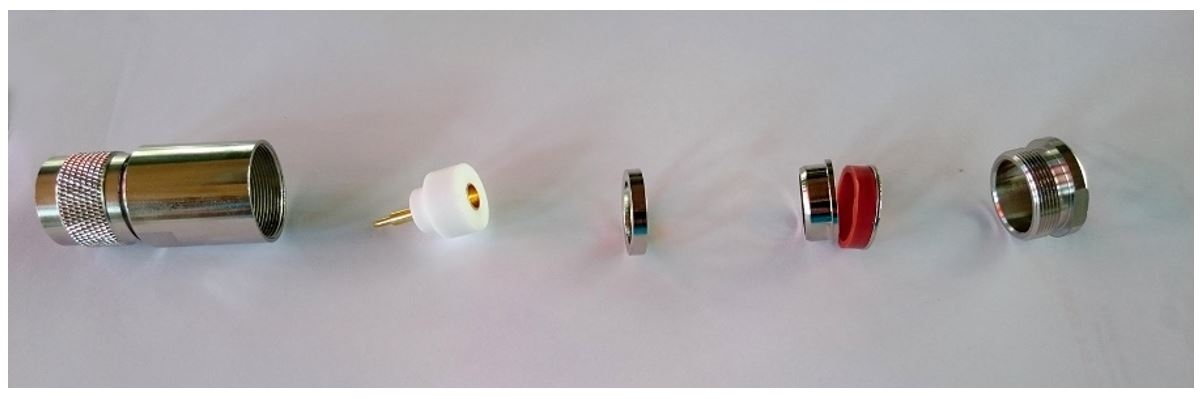

Zo ziet een gedemonteerde N-connector eruit:

monter un connecteur N



Het is een goed idee om de verschillende elementen van de N-connector te ordenen voordat u met de montage begint: u bespaart kostbare tijd en maakt geen fouten in deze volgorde:

  • Achterste borgschroef
  • Hogedrukreiniger
  • Rubberen ring
  • Wieg voor de vlecht (en de hogedrukreiniger)
  • Contactisolator voor kerntip
  • Pin
  • Hoofdgedeelte van de N connector



4. Mounting the N connector on the coaxial cable

U kunt nu doorgaan met het monteren van de elementen, in de volgorde van de hierboven genoemde elementen.

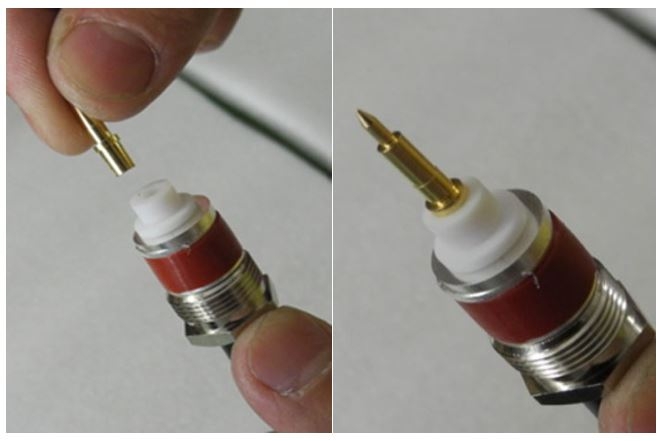

In plaats van een lange toespraak, volg je gewoon de stappen in de afbeeldingen:

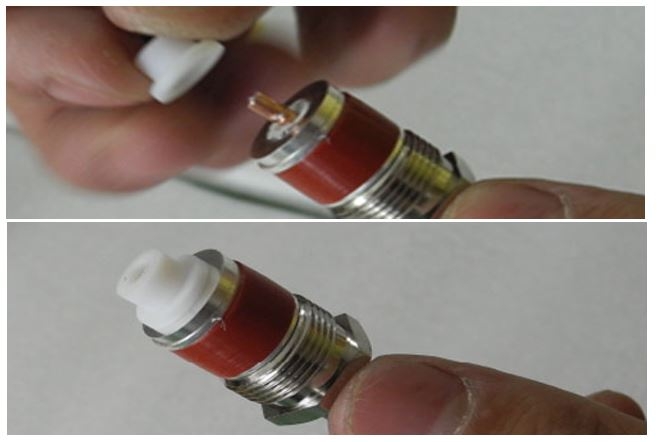

monter un connecteur N



monter un connecteur N

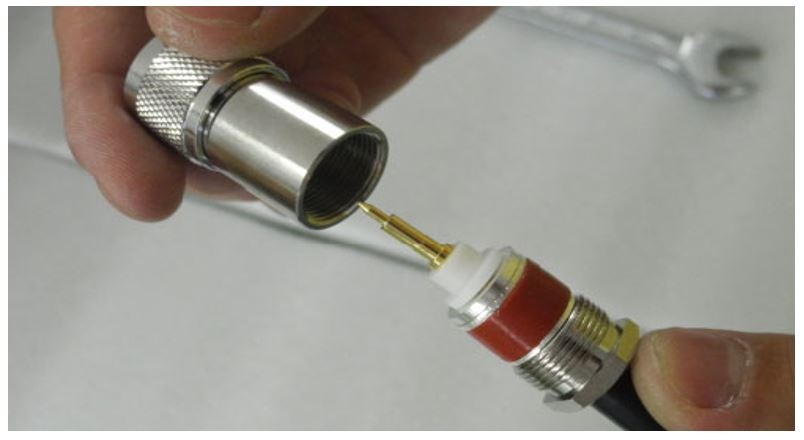

monter un connecteur N



monter un connecteur N



monter un connecteur N

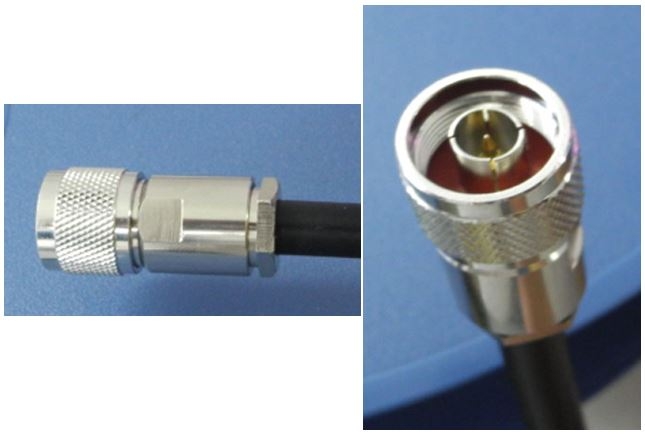

En hier is het eindresultaat, zodra de connector is vergrendeld:

monter un connecteur N

Opmerking: De punt van de kern moet worden gesoldeerd om een goed contact te garanderen. Een las zal vooral op de lange termijn de ontwikkeling van oxidatie tussen de adergeleider en zijn punt voorkomen. Deze stap wordt niet geïllustreerd in afbeeldingen.

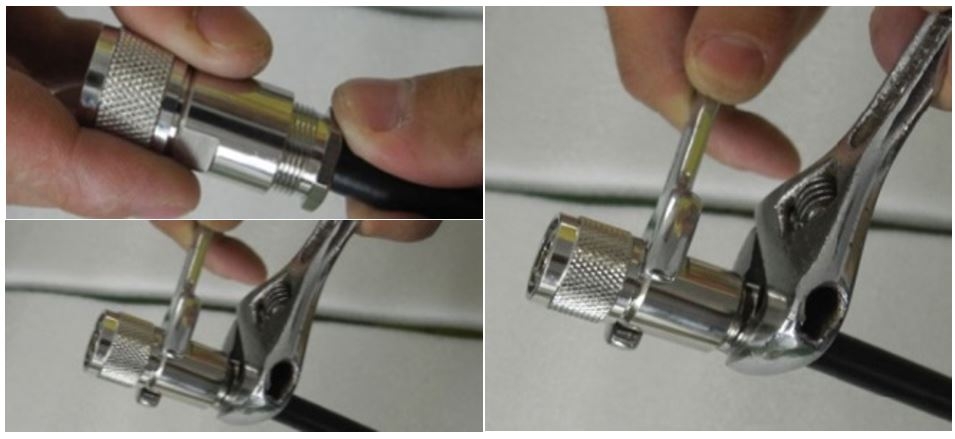

Zodra alle elementen zijn gemonteerd, moet alles nog worden vergrendeld door de achterste schroef op het hoofdgedeelte van de N-connector te richten. Gebruik hiervoor de steeksleutel en de verstelbare sleutel. Het is niet nodig om de pasvorm te forceren - wanneer de pasvorm blokkerend wordt (het is een duidelijk gevoel), ben je klaar om te gaan.
