Veel nieuwbouwpanden hebben last van een zwak tot slecht GSM signaal. In dit artikel kijken we naar de oorzaak en de oplossing voor dit probleem.

We nemen als voorbeeld een nieuwbouw kantoorpand van twee verdiepingen in de Randstad. De totale oppervlakte van het pand is 700 vierkante meter, evenredig verdeeld over beide verdiepingen.





1. Waarom is het GSM signaal slecht?

Een slecht GSM signaal kan verschillende oorzaken hebben. Ten eerste kan het te maken hebben met de afstand naar de zendmasten. Des te verder een zendmast staat, des te slechter het signaal zal zijn. Daarnaast kan de natuurlijke omgeving invloed hebben op het GSM signaal. Zo absorberen bomen het signaal sterk. We zien dan ook dat het GSM signaal in bosrijke omgevingen vaak zwak tot slecht is.

Tot slot kan de bouw en isolatie van een pand invloed hebben op het mobiele signaal. In dit artikel kijken we naar kantoorpanden. In de meeste gevallen heeft het in (nieuwbouw) kantoren hiermee te maken.

U heeft een modern nieuwbouwpand en bent daar uiteraard trots op. Door de strenge isloatie eisen van tegenwoordig, kampen veel nieuwbouwkantoren met een slechte GSM dekking binnen het pand. Door gebruik van beton, staal en dubbel (zonwerend) glas, kan het mobiele signaal flink verzwakken.



2. Welke producten zijn er nodig?



Stap 1 - Welke frequenties moeten er versterkt worden?

Om te weten welke GSM repeater er nodig is, kijken we eerst naar de netwerken welke versterkt moeten worden. In dit voorbeeld houden we rekening met alle providers. Naast u als directeur en uw accountmanagers moeten uiteraard ook bezoekers goed kunnen bellen.

In principe zou het versterken van de 900 en 1800 MHz volstaan. Er wordt echter steeds vaker gebeld over 4G internet in plaats van over het 2G netwerk (VoLTE techniek). Hierdoor adviseren wij om zowel de 800, 900 als de 1800 MHz te versterken. Bellen over 4G wordt zowel in Nederland als in België steeds vaker toegepast. Een overzicht van de te versterken frequenties:



2G netwerk KPN - 900 MHz 2G netwerk Proximus - 900 MHz
2G netwerk Vodafone - 900 MHz 2G netwerk Orange - 900 MHz
2G netwerk T-Mobile - 1800 MHz 2G netwerk Telenet - 1800 MHz



4G netwerk KPN - 800 MHz 4G netwerk Proximus - 800 MHz
4G netwerk Vodafone - 800 MHz 4G netwerk Orange - 800 MHz
4G netwerk T-Mobile - 900 MHz 4G netwerk Telenet - 900 MHz



We weten nu dat het verstandig is om rekening te houden met de 800, 900 en 1800 MHz. Aangezien het pand ongeveer 700 vierkante meter groot is, zijn er waarschijnlijk twee á drie binnenantennes nodig. Hiervoor moeten we een 15dBm repeater monteren, zodat er voldoende power bij de binnenantennes overblijft.

We komen tot de volgende repeater: Rosenfelt RF LED15-L.

* 10dBm repeater: één antenne, 13dBm: twee antennes, 15dBm: drie antennes, 20dBm: vier tot zes antennes



Stap 2 - Welke buitenantenne is er nodig?

De Rosenfelt RF LED15-L wordt standaard geleverd met een Yagi Logarithm richtantenne. Deze antenne is geschikt om afstanden tot en met ongeveer drie kilometer te overbruggen. Een overzicht van de afstand naar de zendmast:

< 1,0 kilometer - Panelantenne
1,1 - 3,0 kilometer - Yagi Logartihm
3,0 > kilometer - Super Yagi Logarithm

GSM REPEATER SHOP helpt u graag bij het lokaliseren van de relevante zendmast(en). Mail het desbetreffende adres, zodat wij de zendmast voor u op kunnen zoeken. Vervolgens kunnen wij de juiste buitenantenne adviseren.



Stap 3 - Hoeveel binnenantennes zijn er nodig?

In de regel geldt dat iedere binnenantenne ongeveer 300 vierkante meter dekt. In het pand van 700 vierkante meter zijn dus twee á drie binnenantennes nodig. Hiervoor kunt u gebruik maken van een uitbreidingsset.

Daarbij kunt u het type binnenantenne en de lengte van de coaxkabels kiezen. Heeft u de beschikking over kabelgoten of een systeemplafond? Dan bieden plafondantennes uitkomst. Zo niet, is het mogelijk om wandantennes te monteren.

Het is geadviseerd om eerst een testopstelling te maken met één binnenantenne. Wanneer blijkt dat de installatie werkt, kunt u de tweede of derde binnenantenne monteren. Uiteraard kunt u voor support altijd contact opnemen met GSM REPEATER SHOP.



Stap 4 - Hoeveel meter coaxkabel is er nodig?

Iedere repeater wordt standaard geleverd met 10 meter coaxkabel welke u kunt gebruiken om de buitenantenne te monteren. Deze monteert u zo hoog mogelijk, bijvoorbeeld op het dak of op de gevel. De buitenantenne monteert u in de richting van de zendmast(en).

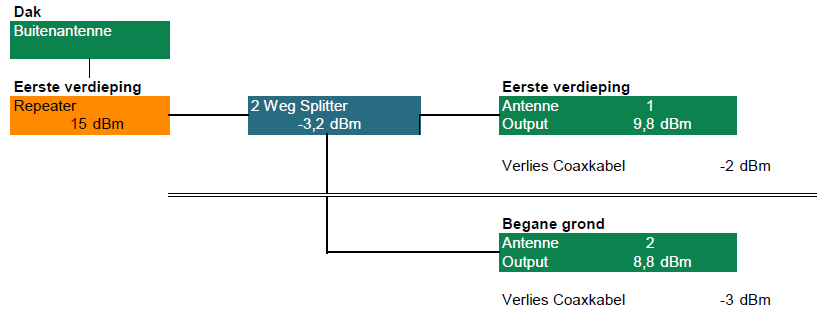

De repeater kunt u op de bovenste verdieping monteren, bijvoorbeeld in een technische ruimte. Daar monteert u tevens de 2-weg of 3-weg splitter. Vanaf de splitter verlegt u de kabels naar de binnenantenne. In dit voorbeeld monteren we één binnenantenne op de eerste verdieping en één binnenantenne op de begane grond:





3. Waar moet ik rekening mee houden bij de installatie?

Zoals hiervoor aangegeven, is het geadviseerd om eerst een testopstelling te maken. Het is belangrijk dat er geen storing tussen de antennes optreedt. Wanneer een binnenantenne te dicht bij de buitenantenne gemonteerd wordt, schakelt de repeater zichzelf uit. Zorg er bijvoorbeeld voor dat de binnenantennes niet te dicht bij een raam gemonteerd worden.

Daarnaast is het van belang dat de buitenantenne goed gemonteerd wordt. Dit houdt in; zo hoog mogelijk, in de richting van de zendmasten. Gebeurt dit niet, kan het signaal niet optimaal ontvangen worden. Hierdoor wordt het GSM signaal niet optimaal versterkt.



4. Hoe kan GSM REPEATER SHOP mij helpen?

GSM REPEATER SHOP helpt u graag bij het versterken van het GSM signaal in uw kantoorpand. Zo kunnen wij op basis van het adres de zendmasten lokaliseren. Daarnaast kunnen wij met behulp van een plattegrond de locatie(s) van de binnenantenne(s) adviseren. Neem gerust contact met ons op voor een vrijblijvend advies.
